在风机盘管机组、整体式空调器或者组合式空调机组等设备运行的过程中，都会产生冷凝水，这些冷凝水如不及时排走，会给工程造成严重后果。

            一般标准层高为3200mm，层高的限制使本工程的冷凝水管道应尽量分成小区域进行敷设，以最大可能的减少冷凝水水平管道的长度，使冷凝水及时排出。冷凝水管道安装时要结合幕墙龙骨间隔、铝板与结构间隙等空间敷设，同时也要结合暖通、建筑节点、室内吊顶图，与外立面幕墙安装及室内装饰紧密配合，保证美观。冷凝水管道苏州空调运维公司在设计时如果发现与现场冲突，要及时与设计单位协商沟通，在保证外观的前提下做局部调整。

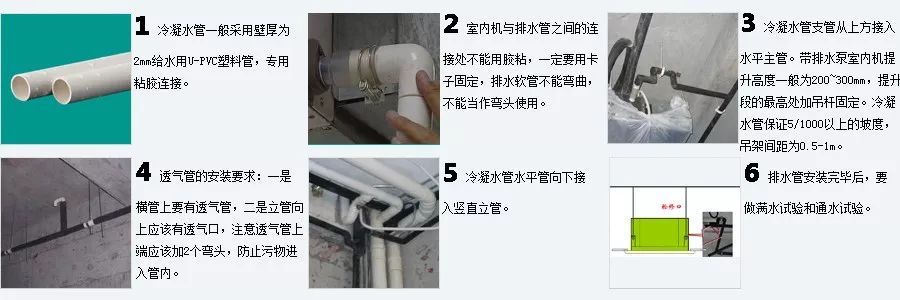

            冷凝水管排放的施工要求及布置：

            1冷凝水管排放的施工要求：

            （1）冷凝水管安装前须将其内壁清理干净。

            （2）冷凝水管对接或拐弯时须用直通和弯头粘接。

            （3）冷凝水管须以设计规定的坡度排放,以保证出水畅通。

            （4）所有粘接须尽可能牢固，严防漏水。

            （5）保温管与冷凝水管须接触紧密，外观漂亮。

            （6）冷凝水管每1.5-2m左右须装吊钩。

            （7）冷凝水管在安装完毕后需注水试漏。

            2冷凝水管的布置

            （1）若邻近有下水管或地沟时，可用冷凝水管将空调器接水盘所接的凝结水排放至邻近的下水管中或地沟内。

            （2）若相邻近的多台空调器距下水管或地沟较远，苏州空调运维公司可用冷凝水干管将各台空调器的冷凝水支管和下水管或地沟连接起来。

            3冷凝水管管径的确定

            （1）直接和空调器接水盘连接的冷凝水支管的管径应与接水盘接管管径一致（可从产品样本中查得）。

            （2）需设冷凝水干管时，某段干管的管径可依据与该管段连接的空调器总冷量 (KW)按下表查得。

干管承担冷量 (KW)	干管公称直径DN(mm)	干管承担冷量 (KW)	干管公称直径DN(mm)
≤7	20	177～598	50
7.1～17.6	25	599～1055	80
17.7～100	32	1056～1512	100
101～176	40	1513～12462	125
		>12462kW	150

说明：DN=15mm的管道不推荐使用。立管的公称直径，应与同等负荷的水平干管的公称直径相同。

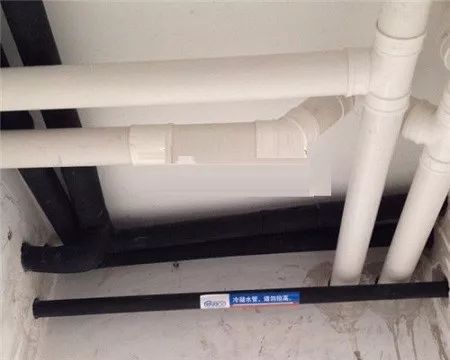

            冷凝水管保温

            所有冷凝水管都应保温，以防冷凝水管温度低于局部空气露点温度时，其表面结露滴水。

            采用带有网络线铝箔贴面的玻璃棉保温时，保温层厚度可取25mm。

            冷凝水管设计注意事项

           （1）沿水流方向，水平管道应保持不小于千分之一的坡度；且不允许有积水部位。

           （ 2）当冷凝水盘位于机组负压区段时，凝水盘的出水口处必须设置水封，水封的高度应比凝水盘处的负压（相当于水柱高度）大50％左右。水封的出口，应与大气相通。

          （3）采用聚氯乙烯塑料管时，一般可以不必进行防结露的保温和隔汽处理。

          （4）采用镀锌钢管时，通常应设置保温层。

          （5）冷凝水立管的顶部，应设计通向大气的透气管。

          （6）设计和布置冷凝水管路时，必须认真考虑定期冲洗的可能性，并应设计安排必要的设施。

          （7）冷凝水管采用PVC管道时，苏州空调运维公司应布置美观粘接牢固，试水试漏时，应打开设备的放气装置，让水充满整个PVC管道，持续24小时，以管道无渗漏，设备凝结水盘不承水为合格。
